Hiểu bảng routing (tiếp tục)
Tham khảo quay lại ảnh trước, cái mô tả một mạng doanh nghiệp nhỏ cái có một kết nối fiber – optic tới Internet
cung cấp bởi ISP và một gateway router cái kết nối tới Ethernet handoff.
Hãy giả định rằng mạng riêng cho doanh nghiệp này hoạt động trên một subnet đơn, và địa chỉ IP cho mạng là
10.0.1.0 với subnet mask 255.255.255.0. Sáu máy tính trong mạng riêng có các địa chỉ IP 10.0.101.1 qua
10.0.101.6. Và giao diện vào bên trong trên gateway sẽ được cấu hình với địa chỉ IP 10.0.1.254.
Bây giờ hãy giả sử rằng ISP cung cấp bạn với thông tin sau cho Ethernet handoff của bạn:
+ Địa chỉ IP: 205.186.181.97
+ Subnet mask: 255.255.255.255
+ Gateway mặc định: 107.0.65.31

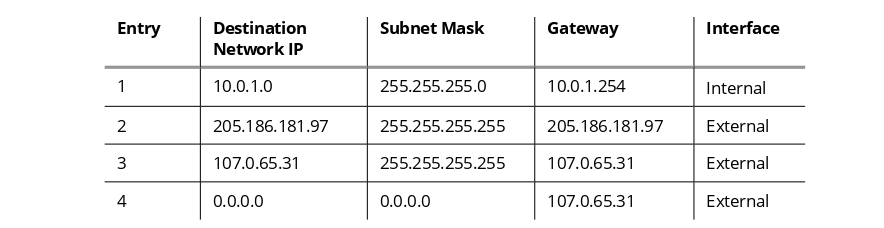

Trong ví dụ này, gateway router sẽ có các entries sau trong bảng định tuyến của nó
Trước tiên, hãy nhìn vào mỗi cột trong bảng định tuyến
+ Entry: Số lối vào
+ Destination network IP: Đây là địa chỉ IP của mạng đích. Cột này được sử dụng liên kết với cột subnet mask để
quyết định mạng nào tới nó địa chỉ IP đích của gói dữ liệu đó thuộc về.
+ Subnet mask: Subnet mask cái được áp dụng cho địa chỉ IP đích để quyết định mạng đích.
+ Gateway: Địa chỉ của router cái gói dữ liệu nên được chuyển tiếp tới.
+ Interface: Giao diện cái gói dữ liệu nên được chuyển tiếp qua. Ở đây, internal có nghĩa giao diện tới nó
mạng riêng nội bộ được kết nối và external có nghĩa giao diện trên đó ISP s handoff được kết nối. (Trong nhiều
thiết bị gateway, các giao diện này được đặt nhãn LAN và WAN, tương ứng).
